Technické údaje

Válečkový dopravník pro těžká břemena, trubkové ocelové válečky, oblouk 90°, šířka dopravníku 400 mm, vzdálenost os 100 mm

Dno materiálu

Kruhové lišty, Podélné lišty, mřížové dno, rovné dno
Hmotnost nákladu max.

150 kg
Model dráhy

Válečková dráha pro těžká břemena
Nosná kolečka/nosné válečky, materiál

Ocel
Nosná kolečka/nosné válečky, průměr

50 mm
Nosné válečky na nápravu v zatáčce

2 Stk.
Odstup os

100 mm
Rám, materiál

Ocel
Rám, typ

profil U
Segmentu

Performance
Světlost, průměr nápravy

10 mm
Typ nápravy

Závitová osa
Vnitřní rádius křivky

1000 mm
Vnější rozměr šířka

480 mm
Šířka dráhy

400 mm

Popis produktu

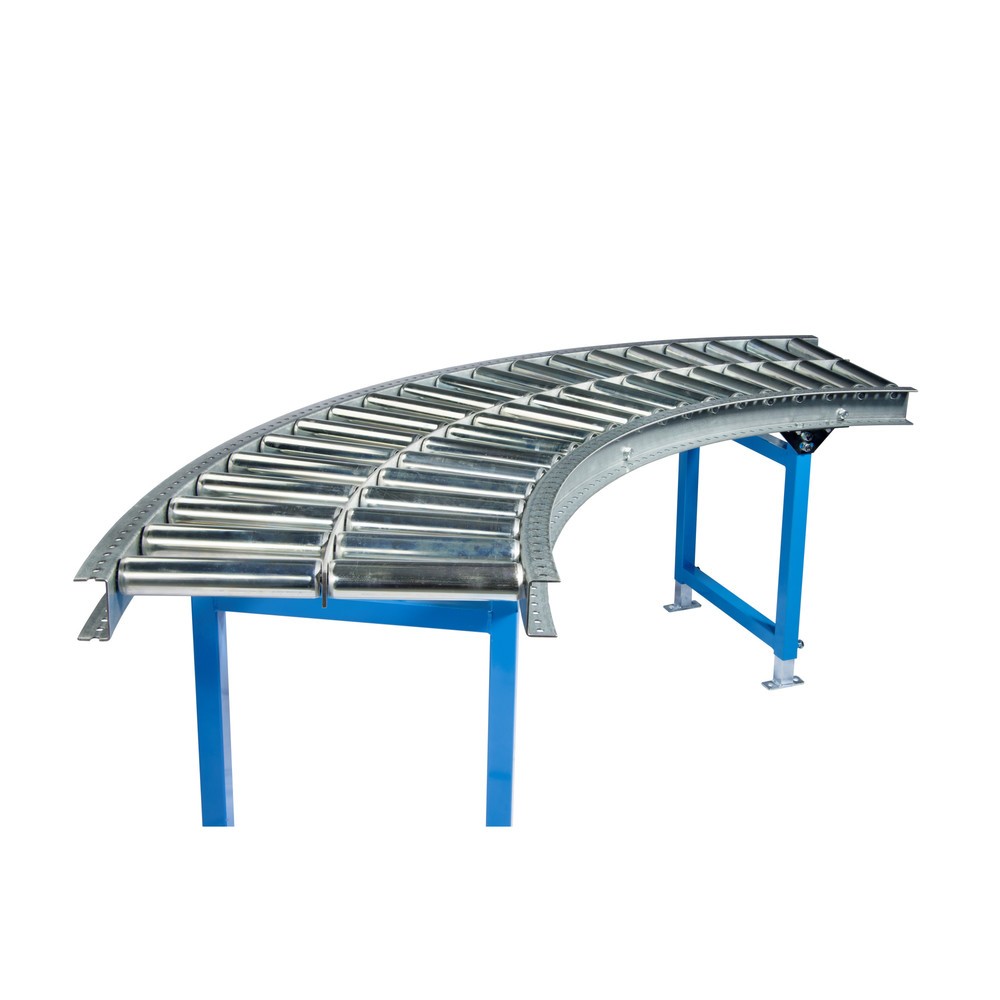

Válečkový dopravník pro těžká břemena, trubkové ocelové válečky, oblouk 90°, šířka dopravníku 400 mm, vzdálenost os 100 mm

Válečkový dopravník pro těžká břemena dopraví širokou škálu zboží bezpečně a snadno na místo určení. Pomocí obloukového prvku s úhlem 90° sestavte optimální dopravní systém pro přepravovaný materiál.

Obloukový prvek pro válečkový dopravník pro těžká břemena s úhlem 90°
Válečkový dopravník pro těžká břemena s U profilem a odpruženou osou
Přepravní síla až 150 kg
Nosné válečky z pozinkované ocelové trubky, rám z oceli

Poznámky k výrobku

Der Platzbedarf der Kurve errechnet sich wie folgt: Innenradius + Bahnbreite + Profilbreite des Rahmens. Beispiel einer 600 mm breiten Bahn: 1.000 mm (Innenradius) + 600 mm (Bahnbreite) + 80 mm (Profilbreite beidseitig 2 x 40 mm) = 1680 mm (Platzbedarf 1,68 m2)
